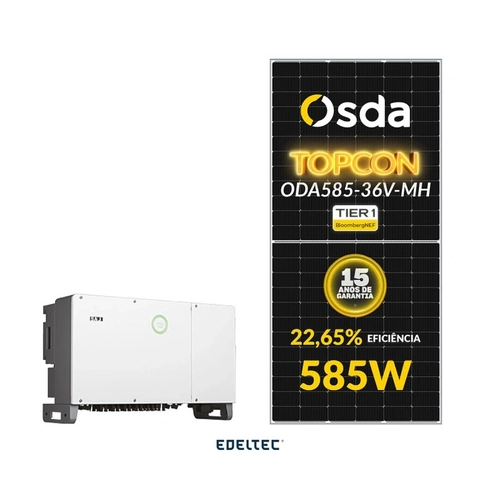

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MH
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,65 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.260 % / °C
Coeficiente de temperatura (Isc): +0.047 % / °C

DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 27,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

MODELO C6-75K-T6

Dados Técnicos do Inversor
SAJ - C6-75K-T6

Entrada (Input - DC)
Potência DC máxima 112500 W
Tensão máxima de entrada CC 1100 V
Faixa de tensão MPPT 180 V a 1000 V
Tensão nominal de entrada 600 V
Tensão de partida: 200 V
Corrente de entrada máxima 6*30 A
Corrente de curto máxima 6*45 A
Número de MPPT 6
Número de STRING por MPPT 2
Chave seccionadora: Integrado

Saída (Output - AC)
Potência nominal de saída 75000 W
Máxima potência CA: 82500 VA
Corrente máxima de saída 119,1 A
Tensão de entrada 220/380V, 230V/400
Frequência 50Hz, 60Hz / +- 5Hz
Distorção Harmônica (TDHI) na potência nominal < 3%
Fator de potência > 0.8 indutivo ~ 0.8 capacitivo
Cabos CA: 3L+N+PE

Eficiência
Máxima Eficiência 98,8%
Eficiência MPPT > 99.5%

Proteção
Monitoramento corrente string CC: Integrado
Detecção temperatura interna: Integrada
Monitoramento Corrente Resíduo: Integrado
Detecção de resistência de isolamento CC: Integrado
Proteção Anti-ilhamento: AFD
Proteção polaridade reversa CC: Integrado
Proteção Surto CC: Tipo II
Proteção Surto CA: Tipo II
Proteção Sobrecorrente CA: Integrado
Proteção Curto Circuito CA: Integrado
Proteção Sobretensão CA: Integrado
Proteção AFCI: Opcional
Recuperação PID: Opcional

Interface
Conexão CC: MC4
Conexão CA: Terminal OT/DT (Max 240mm²)
Display: LED+APP (Bluetooth)
Porta de Comunicação: RS232(USB)+RS485(RJ45)
Modo de comunicação: Wi-Fi / Ethernet / PLC (Opcional)

Dados Gerais
Topologia: Sem transformador
Consumo Noturno: <2 W
Faixa de temperatura operacional: -40ºC +60ºC
Método de resfriamento: Ventilador Inteligente
Umidade no ambiente: 0 ? 100% sem condensação
Altitude do Local: 4000m (>3000m com depreciação de potência)
Ruido: <60 dBA
Grau de Proteção: IP 66
Montagem: Montagem na parede
Dimensão: 660*1045*364 mm
Peso (Kg): 93,00

Sku	Quantidade	Descrição
24381	24	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
25242	1	INVERSOR 380V SAJ 6MPPT TRIFASICO 75KW C6-75K-T6 WIFI NEW
101106	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS
101114	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS
131004	32	ESTRUTURA P/ 6 MOD. SKS SOLO DY. (S/ FECHAMENTO) 45MS
131005	11	FECHAMENTO DE MESA SKS P/ ESTRUTURA SOLO DY. 45MS
250166	188	MODULO SOLAR OSDA 585W ODA585-36V-MH 144 CELLS MONO N-TYPE TOPCON - 740 UN/CNTR
