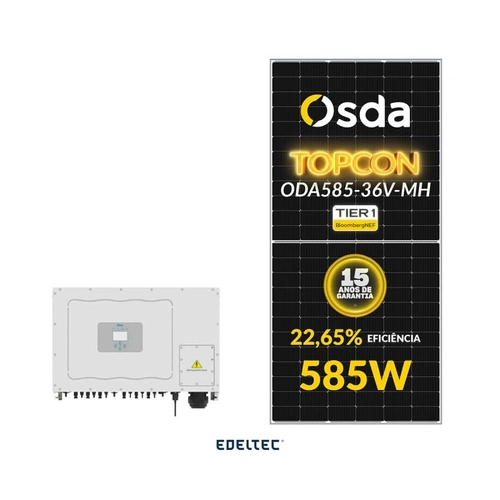

GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MH
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,65 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 25 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.300 % / °C
Coeficiente de temperatura (Voc): -0.260 % / °C
Coeficiente de temperatura (Isc): +0.047 % / °C

DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 3,2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 27,40 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs

MODELO SUN-75K-G03
Máx. Potência FV (kW): 112,5
Máx. Tensão CC de entrada (V): 1000
Tensão de partida (V): 250
Faixa de Operação do MPPT (V): 200~850
Máx. Corrente CC por MPPT (A): 40
Número de MPPT / Strings por MPPT: 6/4

Saída (Output - CA)
Potência nominal de saída (kW): 75
Potência ativa máxima (kW): 82,5
Tensão de rede CA: 220/380 , 230/400
Range de tensão CA: 277Vac ~460Vac
Frequência da rede CA(Faixa): 50Hz/60Hz
Fases de operação: Três fases
Corrente nominal de saída (A): 108,7
Máxima corrente de saída (A): 119,6
Fator de potência: >0,99
THD: <3%
Injeção de corrente DC (mA): <0,5%
Range de frequência da rede: 47~52 ou 57~62

Eficiência
Máx. Eficiência: 98,7%
Euro-eta: 98,3%
Eficiência da MPPT: >99%

Proteções
Proteção contra polaridade reversa CC
Proteção de curto-circuito CA
Proteção de sobrecorrente de saída CA:
Proteção de sobretensão de saída
Monitoramento de resistência de isolação
Monitoramento de falha de terra
Proteção anti-ilhamento
Proteção de temperatura
Interrupto CC integrado
Upload de software remoto
Alteração de parâmetros remoto

Proteção de sobretensão CC/CA: Tipo II/Tipo II

Dados Gerais
Dimensões (L/A/P): 838x568x323
Peso: 73,7 kg
Topologia: Sem transformador
Consumo interno (noite): <1W
Faixa de temperatura: -25ºC ... +65ºC
Grau de proteção: IP65
Ruído: <55dB
Resfriamento: Resfriamento inteligente
Altitude: 2000m
Tempo de vida útil projetado: >20 anos
Padrões de conexão CA: IEC61727, IEC62116, IEC60068, IEC61683, vde0126-1-1
Umidade relativa: 0-100%

Padrões de segurança: IEC2109-1/-2, IEC61000-6-2, IEC61000-3-11, IEC61000-3-12

Características
Conexão CC: H4/MC4
Conexão CA: Conector IP65
Exibição: LCD 240x160
Interfaces: RS485/RS232/LAN/WI-FI
Garantia: 5 + 5 anos

Sku	Quantidade	Descrição
34	476	PERFIL DE ALUMINIO SKS 55CM BAIXO
1287	1	ESTRUTURA P/ 2 MOD. SKS METALICO MINI TRILHO (S/ PERFIL)
1294	47	ESTRUTURA P/ 4 MOD. SKS METALICO MINI TRILHO (S/ PERFIL)
24381	48	CONECTOR SC4 MACHO/FEMEA 1500V PROAUTO
25031	1	INVERSOR 380V DEYE 6MPPT TRIFASICO 75KW SUN-75K-G03 WIFI
101106	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS
101114	1	CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS
250166	190	MODULO SOLAR OSDA 585W ODA585-36V-MH 144 CELLS MONO N-TYPE TOPCON - 740 UN/CNTR
